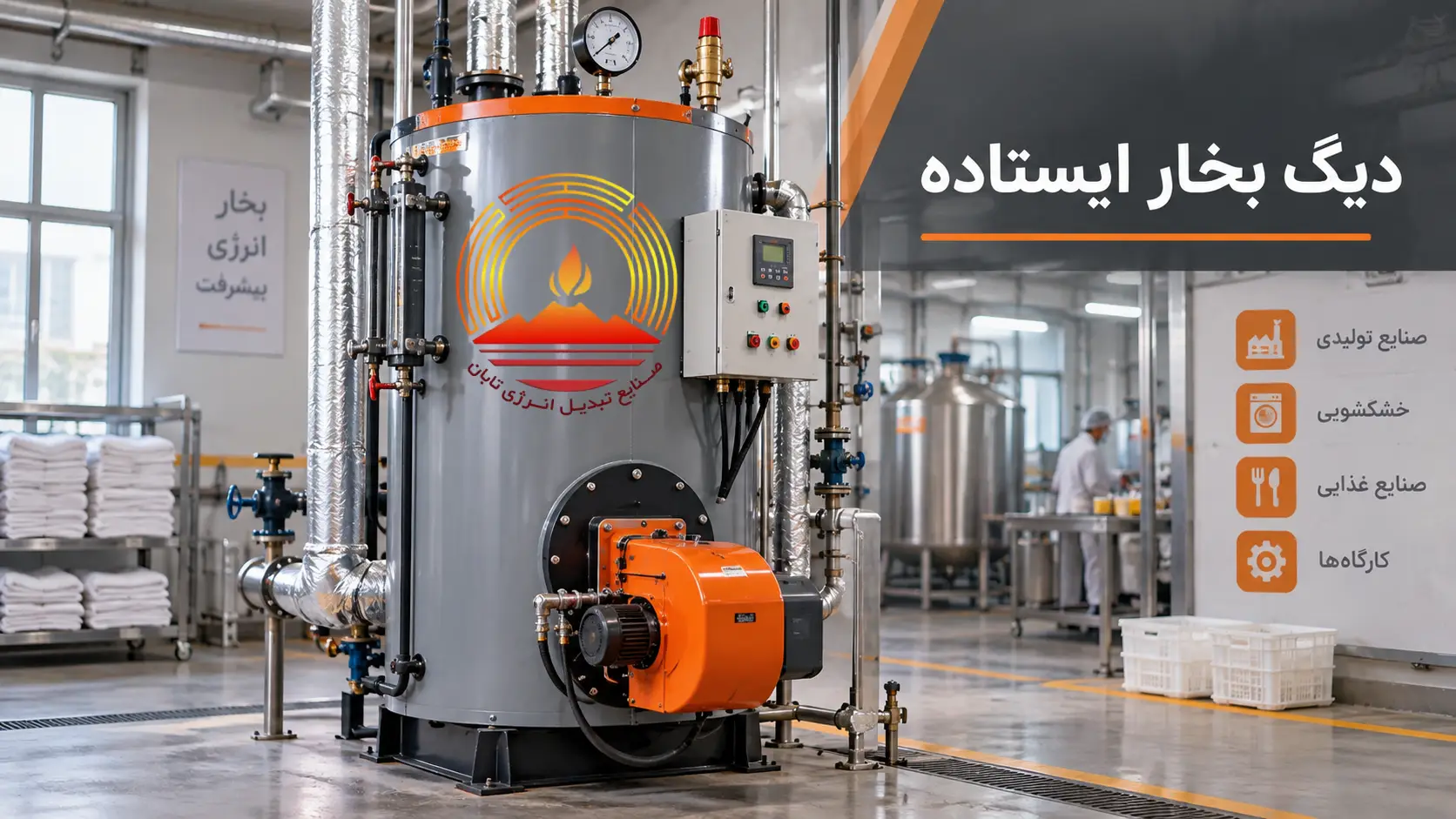

دیگ بخار ایستاده چیست؟ ظرفیت، فشار کاری و راهنمای انتخاب
دیگ بخار ایستاده دیگی است که کوره و بدنه‌اش عمودی چیده میشود و سطح کمی از کف موتورخانه را می‌گیرد. مدلهای آمادهٔ تابان بویلر ۹۰ تا ۱۵۰ کیلوگرم بخار در ساعت با فشار کاری ۳ تا ۶ بار هستند و ظرفیت بالاتر بهصورت سفارشی و بر پایهٔ محاسبهٔ مصرف پروژه ساخته میشود. برای مصرف مداوم بالاتر، طرح خوابیده انتخاب درست‌تری است.
وقتی جای موتورخانه تنگ است اما به بخار پایدار نیاز دارید، دیگ بخار ایستاده یکی از گزینه‌های روی میز است. برخلاف مدلهای خوابیده که در طول کشیده می‌شوند، این طرح در ارتفاع توسعه پیدا می‌کند و کف کمتری می‌خواهد. در این راهنما می‌بینید این نوع دیگ در چه ظرفیت و فشاری ساخته میشود، با چه استاندارد و جنس ورقی، کجا به کار می‌آید و پیش از سفارش چه چیزهایی را باید روشن کنید.
دیگ بخار ایستاده چیست و چه فرقی با طرح خوابیده دارد؟
تفاوت اصلی در جهت قرارگیری بدنه و مسیر گازهای احتراق است. در طرح ایستاده کوره و مسیر دود عمودی است و دستگاه در ارتفاع رشد می‌کند، پس سطح اشغال آن معمولاً کمتر از نصف یک مدل خوابیدهٔ هم‌ظرفیت است. در عوض ارتفاع آزاد موتورخانه باید پیش از سفارش بررسی شود. مرز عملی انتخاب میان این دو حدود ۳۰۰ کیلوگرم بخار در ساعت است: زیر آن طرح عمودی منطقیتر است و بالای آن دیگ بخار خوابیده راندمان بهتری میدهد. مقایسهٔ کامل دو طرح در تفاوت دیگ بخار افقی و عمودی آمده و تقسیم‌بندی بر اساس مسیر آب و دود در تفاوت دیگ فایرتیوب و واترتیوب باز شده است.
دیگ بخار ایستاده در چه ظرفیت و فشاری ساخته میشود؟
بازار ایران این دستگاه را بیشتر با واحد «اسب بخار» می‌جوید. مبنای تبدیل، معادل تقریبی یک اسب بخار برابر ۳۴٫۵ پوند بخار در ساعت است؛ به همین دلیل ردهٔ ۶ تا ۱۰ اسب روی حدود ۹۰ تا ۱۵۰ کیلوگرم بخار در ساعت می‌نشیند. سه مدل زیر ردهٔ آمادهٔ کارگاه است و بالاتر از آن ساخت سفارشی انجام میشود.
| مدل / توان اسمی | ظرفیت بخار (kg/hr) | فشار کاری (bar) | کاربرد نمونه |
|---|---|---|---|
| ایستاده ۶ اسب | حدود ۹۰ | ۳ تا ۶ | کارگاه صنفی، خشکشویی صنعتی |
| ایستاده ۸ اسب | حدود ۱۲۰ | ۳ تا ۶ | واحد تولیدی متوسط |
| ایستاده ۱۰ اسب | حدود ۱۵۰ | ۳ تا ۶ | خط بسته‌بندی، صنایع غذایی |
| سری VSB — ساخت سفارشی | بر اساس نقشهٔ پروژه | بر اساس سفارش | پروژهٔ اختصاصی بر پایهٔ مصرف واقعی |
ظرفیت‌ها و فشار کاری ردهٔ آماده از صفحات محصول تابان بویلر است؛ ابعاد و وزن‌ها جنبهٔ راهنما دارند و قابل تغییرند. فشار و ظرفیت بالاتر از ردهٔ آماده با طرح خوابیده یا ساخت سفارشی تأمین میشود.
برای دیدن مشخصات هر مدل، مدل ۶ اسب (۹۰ کیلوگرم بر ساعت) و مدل ۱۰ اسب (۱۵۰ کیلوگرم بر ساعت) را ببینید، یا همهٔ ظرفیت‌ها را در دستهٔ دیگ بخار ایستاده مرور کنید.
با چه استاندارد و جنس ورقی ساخته میشود؟
این بخش همان جایی است که خرید از سازنده با خرید از واسطه فرق می‌کند. دیگ ایستادهٔ تابان بویلر مطابق استاندارد B.S 2790 طراحی و ساخته میشود؛ بدنه از ورق 17Mn4 (DIN 17155) و لوله‌های آتشخوار از ST35.8 بدون درز (DIN 17175) تأمین میشود. جوش‌ها طبق WPS تأییدشده اجرا می‌شوند و هر دستگاه پیش از تحویل تست هیدرواستاتیک میشود. گارانتی دستگاه دو سال است. وقتی استعلام می‌گیرید، همین چهار قلم را بپرسید: شمارهٔ استاندارد طراحی، جنس و ضخامت ورق بدنه، جنس لوله‌های آتشخوار و اینکه تست هیدرواستاتیک با چه مدرکی تحویل میشود.
این طرح برای چه واحدهایی مناسب است؟
این طرح جایی می‌نشیند که فضا تنگ است و مصرف بخار متوسط و نه پیوستهٔ سنگین.
| شرایط بهره‌برداری | چرا طرح عمودی گزینهٔ خوبی است |
|---|---|
| فضای نصب محدود و کف کم | سطح اشغال کمتر از نصف مدل خوابیدهٔ هم‌ظرفیت |
| کارگاه تولیدی کوچک و متوسط | جانمایی و هزینهٔ نصب پایین‌تر |
| خشکشویی صنعتی و واحد اتوبخار | بخار کافی بدون تجهیزات بزرگ |
| خط بسته‌بندی و صنایع غذایی با مصرف محدود | راه‌اندازی سریع‌تر و ساده‌تر |
| کارواش بخار و واحد خدماتی | ردهٔ ظرفیت پایین در دسترس است |
انتخاب نهایی به محاسبهٔ بار بخار و شرایط سایت بستگی دارد، نه به جدول.
ظرفیت و فشار کاری کارتان را با کارشناس کارگاه چک کنید
مشخصات مصرف را بگویید تا ردهٔ مناسب و استعلام مستقیم از سازنده را بگیرید.
راه‌اندازی، سرویس و بازرسی چگونه انجام میشود؟
دیگ بخار، چه ایستاده و چه خوابیده، یک مخزن تحت‌فشار است و تشریفات خودش را دارد. پیش از اولین بخاردهی، تست هیدرواستاتیک و تنطیم شیر اطمینان و کنترل‌ها انجام میشود؛ جزئیات در راه‌اندازی و کمیسیونینگ دیگ بخار آمده است. تطبیق ظرفیت مشعل با ظرفیت دیگ هم در همین مرحله اهمیت دارد و در ظرفیت مشعل دیگ بخار توضیح داده شده است. نکتهٔ مهم این است که دیگ بخار در ایران مشمول بازرسی فنی و بازرسی ادواری مخازن تحت‌فشار است؛ یعنی سوابق ساخت، جوش و بازرسی باید نگهداری شود و بازرسی‌های دوره‌ای طبق الزامات مرجع بازرسی انجام گیرد.
پس از راه‌اندازی، دو کار بیشترین اثر را بر عمر دستگاه دارند: برنامهٔ بلودان و کیفیت آب تغذیه. چرایی بلودان در بلودان دیگ بخار و برنامهٔ چهارلایهٔ سرویس در تعمیر و نگهداری دیگ بخار آمده است. اگر آب منطقه سخت است، سختی‌گیر در مدار آب جبرانی عملاً اجباری است، چون رسوب مهم‌ترین عامل کوتاه‌شدن عمر سطح حرارتی است.
پیش از سفارش چه چیزهایی را روشن کنیم؟
اول ظرفیت واقعی موردنیاز را مشخص کنید. سفارش دیگ بزرگ‌تر از نیاز رایج‌ترین خطای استعلام‌هاست: دستگاه بزرگ‌تر فقط گران‌تر نیست، در بار کم مدام خاموش و روشن میشود، سوخت بیشتری می‌خورد و زودتر فرسوده میشود. برای برآورد، مجموع مصرف تجهیزات بخارگیر، همزمانی کارکردشان و فشار موردنیاز را جمع بزنید؛ روش گام‌به‌گام در راهنمای انتخاب ظرفیت دیگ بخار آمده است. بعد ارتفاع آزاد موتورخانه و دسترسی سرویس را اندازه بگیرید، و در آخر مدارک ساخت و بازرسی را از سازنده بخواهید. برای مرور کل خانوادهٔ محصول، دستهٔ دیگ بخار تابان بویلر را ببینید.
محصولات مرتبط
- سری VSB — طرح عمودی سفارشی بر پایهٔ نقشهٔ پروژه
- ردهٔ ۸ اسب، ۱۲۰ کیلوگرم بر ساعت
- دیگ بخار خوابیدهٔ HSB — برای مصرف مداوم و فشار بالاتر
پرسش‌های پرتکرار
دیگ بخار ایستاده بهتر است یا خوابیده؟
هیچکدام مطلقاً بهتر نیست. مرز عملی حدود ۳۰۰ کیلوگرم بخار در ساعت است: زیر آن طرح ایستاده منطقیتر است و بالای آن خوابیده راندمان بهتری میدهد.
دیگ بخار ایستاده در چه ظرفیتی ساخته میشود؟
مدلهای آمادهٔ تابان بویلر ۹۰، ۱۲۰ و ۱۵۰ کیلوگرم بخار در ساعت (۶ تا ۱۰ اسب) هستند و ظرفیت بالاتر بهصورت سفارشی و بر پایهٔ محاسبهٔ مصرف پروژه ساخته میشود.
فشار کاری ردهٔ آماده چقدر است؟
ردهٔ آمادهٔ ایستاده ۳ تا ۶ بار است. برای فشار بالاتر، طرح خوابیده تا ۱۰ بار طراحی میشود یا ساخت سفارشی انجام می‌گیرد.
با چه استاندارد و ورقی ساخته میشود؟
طراحی مطابق B.S 2790، بدنه از ورق 17Mn4 مطابق DIN 17155 و لوله‌های آتشخوار از ST35.8 بدون درز مطابق DIN 17175. هر دستگاه پیش از تحویل تست هیدرواستاتیک میشود.
عمر مفید آن به چه بستگی دارد؟
عمر دیگ عدد ثابتی نیست. بیش از هر چیز به کیفیت آب تغذیه، اجرای منظم بلودان و رسوب‌زدایی، و کیفیت ساخت و جوش بستگی دارد.
استعلام مستقیم از کارگاه تابان بویلر
ظرفیت، فشار کاری و شرایط نصب را بفرستید تا پیشنهاد فنی متناسب با پروژه را بگیرید.
