نصب دیگ بخار در کارخانه : مراحل و هزینه ها
در بسیاری از واحدهای صنعتی، دیگ بخار یکی از اصلیترین تجهیزات برای تأمین انرژی حرارتی، راهاندازی ماشینآلات، استریلسازی، گرمایش و بسیاری از فرآیندهای تولید است.
اما یک نکته مهم وجود دارد:
حتی اگر بهترین دیگ بخار را خریداری کنید، اگر نصب دیگ بخار بهصورت اصولی و استاندارد انجام نشود، راندمان، عمر مفید، ایمنی و عملکرد تجهیزات بهشدت کاهش پیدا میکند.
در این مقاله مراحل نصب، الزامات فنی، نکات اجرایی و هزینههای تقریبی نصب دیگ بخار را بهصورت کامل بررسی میکنیم.
تابان بویلر به عنوان تولید کننده تخصصی انواع دیگ بخار ، دیگ آبگرم، دیگ روغن داغ و تجهیزات جانبی، ارائهدهنده خدمات طراحی، نصب و راهاندازی استاندارد بویلر در کارخانجات سراسر کشور است.
چرا نصب اصولی دیگ بخار اهمیت دارد؟
نصب استاندارد باعث میشود:
افزایش راندمان حرارتی
کاهش ۱۰ تا ۲۵٪ مصرف سوخت
جلوگیری از خطرات ایمنی (ترکیدگی، نشتی، فشار اضافی)
افزایش عمر لولهها و بویلر
عملکرد صحیح تجهیزات جانبی (مشعل، پمپ، سختیگیر، دیاریتور)
بهطور خلاصه:
نصب دیگ بخار = ۵۰٪ کارکرد موفق سیستم بخار

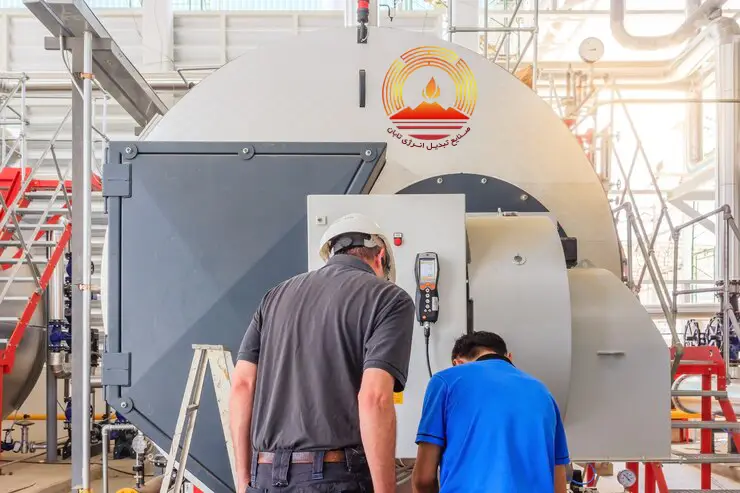

مراحل نصب دیگ بخار در کارخانه
نصب دیگ بخار شامل چند مرحله اصلی است که هر کدام باید بر اساس استانداردهای ASME و آییننامههای ملی انجام شوند.
1. بررسی موقعیت و طراحی محل نصب
اولین قدم در نصب دیگ بخار، انتخاب محل مناسب است:
معیارهای انتخاب محل:
فضای کافی برای سرویس و بازرسی
تهویه مناسب و جریان هوای استاندارد
فاصله مناسب از دیوار و سقف
دسترسی آسان برای مشعل، پمپ و تابلو برق
امکان لولهکشی استاندارد (بخار، کندانس، گاز، آب تغذیه)
خدمات تابان بویلر
کارشناسان ما پیش از نصب، بازدید فنی انجام میدهند و چیدمان کامل موتورخانه یا اتاق بویلر را طراحی میکنند.
2. آمادهسازی فونداسیون و زیرسازی
دیگ بخار بدون پایهگذاری صحیح، دچار لرزش، نشست و ترکهای خطرناک میشود.
ویژگیهای فونداسیون استاندارد:
ساختهشده از بتن مسلح
تحمل وزن بویلر + آب + تجهیزات جانبی
ارتفاع حداقل 20–40 سانتیمتر
کاملاً تراز شده و ضد لرزش
تابان بویلر نقشههای فونداسیون مخصوص هر مدل دیگ را ارائه میدهد.
3. حمل، جانمایی و استقرار دیگ بخار
پس از آماده شدن زیرسازی، دستگاه با جرثقیل یا لیفتراک وارد سالن میشود.
نکات مهم:
عدم تماس بویلر با زمین
رعایت فاصلههای سرویس
نصب پایهها و پلیتهای ضد لرزش
4. اتصال لولهکشیها
این مرحله مهمترین بخش راه اندازی دیگ بخار است.
اتصالات اصلی:
خط گاز یا گازوئیل مشعل
خط آب تغذیه (Feed Water)
خط بخار خروجی
خط کندانس برگشتی
Blow Down
دودکش و هواکش
خطای رایج صنایع:
❌ استفاده از لولههای غیراستاندارد
❌ جوشکاری غیرحرفهای
❌ عدم عایقکاری صحیح
تابان بویلر از لولههای Schedule استاندارد و جوشکاری تستشده استفاده میکند.
5. نصب تجهیزات جانبی (Steam Accessories)
هیچ دیگ بخاری بدون این تجهیزات ایمن نیست:
سختیگیر و فیلتر شنی
دیاریتور
منبع کندانس
تابلو برق و کنترل
پمپ تغذیه
مشعل گاز یا دوگانهسوز
سیستم Blowdown
تابان بویلر این تجهیزات را نیز تولید و نصب میکند.
6. تست و راهاندازی (Commissioning)
پس از نصب کامل، تیم فنی تابان بویلر مراحل زیر را انجام میدهد:
تست هیدرواستاتیک
تست مشعل
تست کنترل تجهیزات ایمنی
تنظیم دقیق فشار، دما و شعله
آموزش اپراتور کارخانه
هزینه نصب دیگ بخار در کارخانه
هزینهها به عوامل مختلفی بستگی دارد:
1. ظرفیت دیگ بخار
هرچه ظرفیت و فشار طراحی بالاتر باشد، هزینه زیرسازی، لولهکشی و تجهیزات جانبی بیشتر میشود.
2. نوع سوخت
گاز شهری -
گازوئیل -
دوگانهسوز -
"مشعلهای گازوئیلی معمولاً هزینه نصب بیشتری دارند."
3. فاصله محل نصب از موتورخانه
لولهکشی بیشتر → هزینه بیشتر
4. تجهیزات جانبی مورد نیاز
سختیگیر رزینی -
دیاریتور -
پمپهای قوی -
دودکش طراحی ویژه
5. هزینه دستمزد نصب
وابسته به:
سطح استاندارد مورد نیاز -
نوع کارخانه -
شرایط فنی محیط
چرا تابان بویلر انتخاب اول صنایع برای نصب دیگ بخار است؟
تولیدکننده مستقیم دیگ بخار، دیگ آب گرم و دیگ روغن داغ
دارای استانداردهای معتبر ASME – TEMA
تیم نصب و راهاندازی باتجربه
ارائه نقشههای فنی و چیدمان اتاق بویلر
آموزش اپراتور پس از نصب
یک سال گارانتی و خدمات کامل پس از نصب
جمع بندی
نصب دیگ بخار یک عملیات کاملاً تخصصی است و هر اشتباه کوچک میتواند باعث مشکلات جدی، کاهش راندمان و خطرات ایمنی شود.
با انتخاب یک تیم حرفهای مانند تابان بویلر ، میتوانید:
نصب استاندارد
خط لوله اصولی
عملکرد بینقص مشعل
تحویل بخار پایدار و ایمن
را تضمین کنید.
